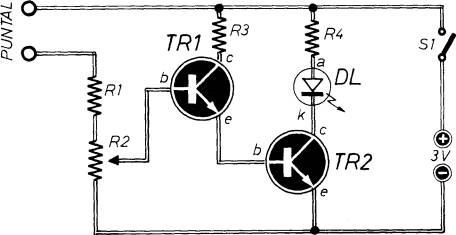

INDICATORE DI CONTINUITÀ



Questo elementare progetto è per individuare le micro-interruzioni sulle piste dei circuiti stampati.

Resistenze

Varie

R1= 10.000 ohm - 1/2 W

R2= 22.000 ohm (trimmer reg. di sensib.)

R3=1.000 ohm - 1/2 W

R4=220 ohm - 1/2 W

TR 1 = BC 107

TR2 = BC 107

DL= diodo led

S1= interrutt.

PILA =3V
