MONITOR DI BASSA TENSIONE

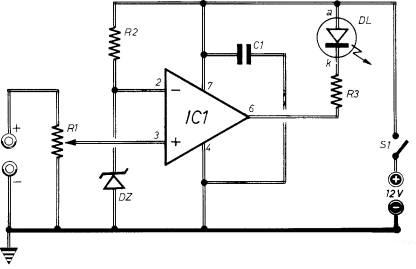

Circuito in grado di rivelare il momento in cui la tensione di alimentazione di un circuito scende al di sotto di un valore prestabilito. La regolazione della soglia di intervento è affidata al potenziometro R1, che deve essere da 10.000 ohm per tensioni fino a 15 V circa e da 47.000 ohm per tensioni a 50 V e in ogni caso di tipo a variazione lineare.



Condensatori

Resistenze

Varie

C1=200.000 pF

R1= vedi testo

R2=560 ohm

R3=1.000 ohm

DL= diodo ]ed

DZ= diodo zener (3,3 V - 1 W)

IC1=uA741
