CIRCUITO CROW-BAR


Indice  <<<<     >>>>

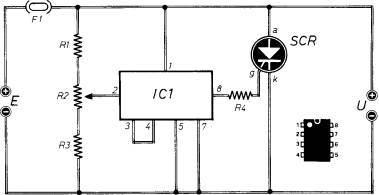

Circuito CROW-BAR per la protezione da sovratensioni di apparecchiature alimentate a 12 Vcc. Con il trimmer R2 si ottiene la condizione elettrica richiesta: quando la tensione supera i 13,8 Vcc, l'SCR si innesca ed il fusibile F1 interrompe l'alimentazione.

Resistenze

Varie

R1= 1.000 ohm

R2= 10.000 ohm (trimmer multigiri)

R3= 1.000 ohm

R4= 180 ohm

IC1= MC 3523 (MOTOROLA)

 SCR = 200 V - 35 A


F1= fusibile (4 A)
