BILANCIAMENTO STEREO



Monitor per visualizzare il bilanciamento trai canali di una sorgente stereo.

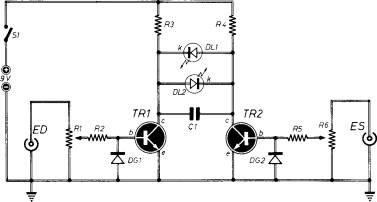

Il doppio potenziometro lineare R1 + R6 regola la sensibilità del circuito. I due segnali, destro e sinistro, vanno applicati alle due entrate ED (entrata destra) e ES (entrata- sinistra). Quando le tensioni sono uguali, i due led DL1 - DL2 rimangono spenti, dato che sono uguali le tensioni di collettore di entrambi i transistor. Se i segnali assumono tensioni diverse, uno dei due led si accende, mentre l'altro rimane spento.

Condensatori

Resistenze

Varie

C 1= 220.000 pF

R 1 + R6 =1.000 ohm + 1.000 ohm (potenz. doppio)

R2=8.200 ohm - 1/4 W

R3=820 ohm - 1/4 W

R4=820 ohm - 1/4 W

R5=8.200 ohm - 1/4 W

R6= vedi R1

TR 1 = BC 108

TR2 = BC108

DG 1 - DG2 = diodi al germanio

DL1 - DL2 = diodi led (verde e rosso)

S1 = interrutt.

ALIM. = 9 Vcc
