LAMPEGGIATORE NOTTURNO

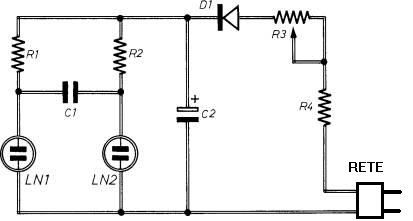

Le due lampade prescelte sono di tipo al neon senza resistenza di limitazione. II potenziometro R3, che serve per regolare la frequenza del lampeggiatore, può essere sostituito con una resistenza, fissa.

Condensatori

Resistenze

Varie

C1=150.000 pF
C2=16 uF - 450 VI (elett)

R1=1 megaohm
R2=1 megaohm
R3=2 megaohm (potenz. a variaz. ]in.)
R4= 330.000 ohm - 1/2 W



D1= 1N4007
LN1-LN2=lampade al neon senza resist. incorpor.
