LAMPEGGIATORE

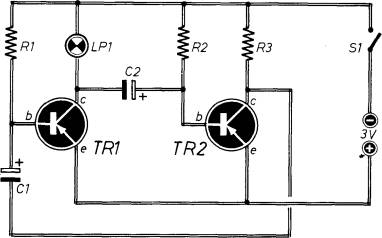

Oscillatore astabile Per ridurre l’assorbimento di corrente, si puo’ sostituire lampadina LP1 con un diodo led dotato di resistenza in serie da 100 ohm ed aumentando il valore di R3 a 560 ohm circa.



Condensatori

Resistenze

Varie

C1=250 u.F - 16 VI (elettrolitico)

C2=25 uF - 16 VI (elettrolitico)



R1=4.700 ohm

R2=4.700 ohm

R3=120 ohm



LP1= 3V-0,2A

TR1-TR2= bc547 o simili

S1= interrutt.

PILA= 3 V
