ALIMENTATORE A 5 V

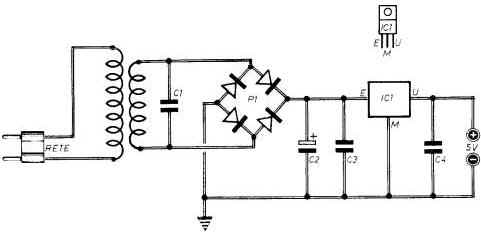

Il circuito utilizza uno stabilizzatore a tre terminali (ICI), che è in grado di fornire una buona stabilizzazione con una corrente di 1 ,4 circa, con protezione contro i cortocircuiti. L'integrato ICI dovrà essere montato su apposito radiatore se si vogliono sfruttare completamente la sue potenzialità.

Condensatori

Varie

C1=100.000 pF

C2=1.000 uF - 16 VI (elettrolitico)

C3=220.000 pF (ceramico)

C4= 100.000 pF (ceramico)

IC1=7805

P1=ponte raddrizz. (80 V - 1 A)

T1=trasf. d'alim. (9 V - 1 A - 10 W)
