LCD232 - INTERFACCIA SERIALE PER DISPLAY LCD

1 >>

Il modulo LCD_232 e’ un circuito OEM che permette di pilotare un LCD parallelo basato sul chip HD44780 ( o equivalenti) in un LCD controllabile secondo lo Standard RS232. Nella foto e' riportato il modulo connesso ad un lcd 16x2 mediante flat cable

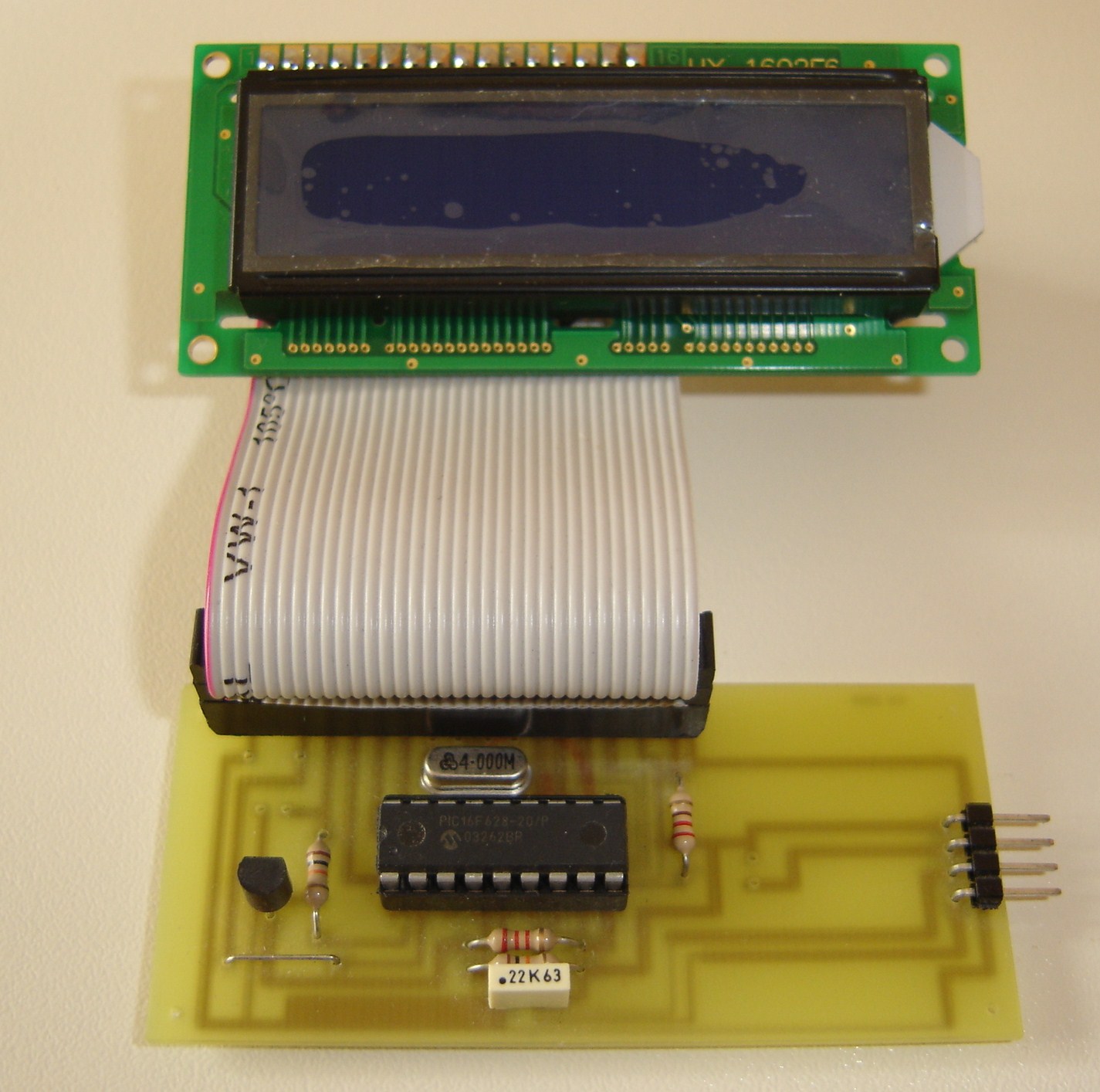

foto del modulo LCD232 con un LCD 16x2A

Caratteristiche del modulo LCD_232

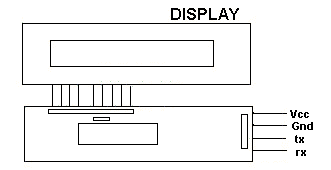

Il modulo LCD_232 e’ un’ interfaccia che permette di controllare un display LCD ad accesso parallelo in maniera seriale. Il modulo e' basato sul chip MST_K03_IC  che comunica sia con l’esterno mediante il protocollo RS232 e sia con il DISPLAY mediante un bus interno. (vedi figura seguente)

Nel resto del documento, con il termine "MODULO" ci si riferisce al  circuito principale che si collega al  DISPLAY  a cui ci si riferisce con il termine LCD. Il vantaggio che deriva dall’uso di questo modulo e’ di collegare un LCD solo con 4 fili
( Gnd , Vcc, rx, tx) contro i 16 fili tipici per un collegamento parallelo per un display 16 X 2. Oltre al set di funzioni tipiche del display, basato sullo standard definito per il chip set HD44780, l’utilizzo del modulo permette di avere delle funzioni aggiuntive che rendono il complesso modulo LCD_232  più versatile e facile da usare. In sintesi le nuove funzioni aggiunte sono:

Esecuzione di istruzioni singole o multiple

Memorizzazione / Visualizzazione di un messaggio

Memorizzazione/ Esecuzione di un sequenza di comandi

Accensione/Spegnimento del led di retroilluminazione

Controllo / Lettura software del contrasto

Caricamento ed Esecuzione di istruzioni consecutive

Accensione/spegnimento del display

Pausa
