GENERATORE PWM A FREQUENZA VARIABILE- 4 |
|||
|
|
|||
|
Collaudo circuitale Realizzato
il circuito del generatore con la scheda PICCINO
abbiamo catturato alcune forme d'onda
delle segnale di uscita per diversi valori di frequenza e PWM

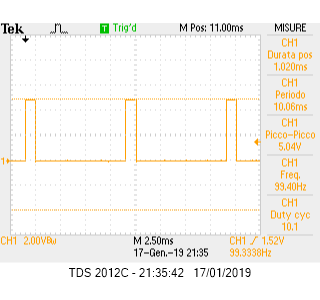

Forme d'onda del segnale di uscita (CH1 ) con Freq = 100Hz e DC= 10%

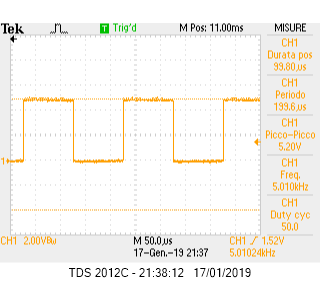

Forme d'onda del segnale di uscita (CH1) con Freq = 5 KHz e DC= 50%
Evoluzioni
del progetto Il
generatore può essere migliorato cambiano hardware e firmware: per
esempio si può usare lo switch presente nella scheda PICCINO per
implementare la funzione di ON/OFF ovvero per accendere / spegnere
l'uscita o per cambiare la polarità dell'uscita ( parte attiva a valore
zero o invertire il duty cycle). Inoltre si può usare il pulsante per
selezionare il parametro da settare solo con un potenziometro. Applicazioni
Il progetto trova la sua naturale applicazione in un qualsiasi laboratorio come generatore di segnale PWM. può essere usato anche come ingresso per un sistema di potenza per la regolazione di velocità di motori CC o come dimmer per lampade CC. Files
progetto Il file assembler sorgente e la versione compilata (.hex) possono essere scaricati da questo link: PWM_GEN.zip |
|
||
|
|
|||
