SCR - TRIAC TESTER




INTRODUZIONE

Il circuito mostrato in figura 1 permette di riconoscere in caso di dubbio, se i componente sotto test è un SCR oppure un TRIAC e in quali condizioni elettriche di funzionalità questo si trova al momento dell'esame.

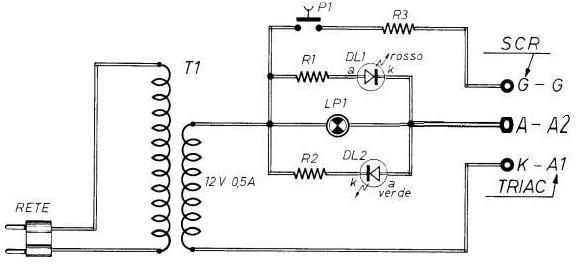

Fig. 1 - Circuito elettrico del dispositivo che consente di selezionare gli SCR dai TRIAC e di riconoscerne lo stato di efficienza. Il pulsante P1 provoca l'innesco dei semiconduttori in esame.

COMPONENTI

Resistenze Varie

R1 = 470 ohm

R2 = 470 ohm

R3 = 470 ohm



DL1 = diodo led (rosso)

DL2 = diodo led (verde)

LP1 =lampada (12 V - 0,3 A)

P1 = pulsante (normal. aperto)

T1 = trasf. d'alim. (220 V/ 12 V - 0,5 A - 5-7W)



DESCRIZIONE DEL CIRCUITO

Osserviamo il circuito di figura 1.Questo e' composto da pochi componenti:  il trasformatore di alimentazione T1, che consente di far funzionare il dispositivo con la tensione di rete. Il trasformatore T1, la cui potenza si aggira intorno ai 5 - 7 W, riduce la tensione alternata di rete da 220 V a 12 V consentendo un assorbimento di corrente di 0.5 A. L'avvolgimento secondario del trasformatore T1 alimenta una lampada a filamento di bassa potenza, due diodi LED e, ovviamente, i semiconduttori in prova, che possono essere degli SCR oppure dei TRIAC. In parallelo alla lampada LP1 sono collegati due diodi LED in opposizione tra loro, ossia in antiparallelo, uno di color rosso DL1 e l'altro di color verde DL2. Entrambi questi LED sono forniti di resistenza di limitazione di corrente collegata in serie (R1-R2).

Funzionamento

TEST di un SCR

Nel caso in cui si sta provando un SCR, la lampada LP1 si accenderà al 50%, il diodo led DL2 rimarrà spento, mentre il diodo led DL1, di color rosso, si accenderà. Questo e' dovuto al fatto che l'SCR fa passare solo le semionde positive mentre quelle positive vengono arrestate sull'anodo dell'SCR (fig 2).

Fig. 2 - lI diodo SCR, collegato in serie con un conduttore percorso da corrente alternata, si comporta come un elemento rettificatore, lasciando via libera al passaggio delle sole semionde positive.

Quindi passando solo le semionde positive il LED DL1 rosso si accende mentre il LED DL2 verde rimane spento. La lampada  LP1 risulta poco illuminata in quanto e' alimentato solo dalla semionda  positiva e quind con una alimentazione al 50%.

Quindi se si preme il pulsante P1 e si verificano le condizioni prima esposte  il semiconduttore in prova è senza ombra di dubbio un diodo SCR funzionante.

TEST di un TRIAC

Quando nelle boccole A1 - A2 - G viene inserito un TRIAC, questo, se è efficiente, si comporta da interruttore elettronico chiuso e si lascia attraversare da entrambe le semionde della corrente alternata, le quali provocano la completa accensione della lampada LP1 ed anche quella di entrambi i diodi led DL1-DL2. (fig. 3)

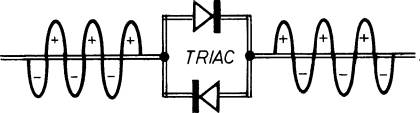

Fig. 3 - Poiché nel TRIAC sono contenuti due diodi collegati in antiparallelo, tutte le semionde, quelle positive e quelle negative della corrente alternata attraversano il semiconduttore.

Infatti, essendo la corrente alternata formata da semionde positive e da semionde negative, queste accenderanno, alternativamente, i due diodi led, ma la frequenza di 50 Hz non consentirà di apprezzare le alternanze della corrente, offrendo una luminosità continua dei due diodi rosso e verde.

Quindi se si preme il pulsante P1 e si verificano le condizioni prima esposte  il semiconduttore in prova è senza ombra di dubbio un TRIAC funzionante.

Maggiori informazioni sul funzionamento degli SCR e dei TRIAC possono essere visionate nel relativo tutorial presente in questo sito alle seguente pagina
