LED e FOTODIODI

CIRCUTI APPLICATIVI CON  FOTODIODI

l comportamento del fotodiodo è facilmente riscontrabile se si realizza il circuito di figura 7, nel quale FD è rappresentato dal modello BPW43, mentre la resistenza R vale 1.000 ohm.

Fig. 7 - circuito teorico per il funzionamento del fotodiodo

Il fotodiodo, deve essere polarizzato inversamente, con il morsetto positivo dell'alimentatore collegato sul catodo e quello negativo sull’anodo. A seconda della quantità di luce incidente su FD, la tensione in uscita V.U. su R varia in grandezza. L'alimentazione Vcc può assumere valori compresi fra i 3 Vcc e i 15 Vcc.
Facendo variare la luce incidente su FD si rileveranno diverse tensioni in uscita V.U. sui terminali della resistenza R.
Le variazioni di resistenza del fotodiodo, al variare della luce che lo illumina, possono ancora essere verificate tramite il circuito di figura 8, che trova la sua realizzazione nello schema pratico di figura 9.

           PUNT. POS.

  Fig. 8 - Il comportamento elettrico del fotodiodo FD può essere agevolmente controllato tramite questo circuito teorico, nel quale la stessa pila incorporata nel tester funge da alimentatore del semiconduttore.

Il tester deve essere commutato sulle misure di resistenza e, in particolare, sulla scala ohm x 1.000. L'alimentazione del circuito di figura 8 avviene tramite la pila incorporata nello stesso tester.
Invertendo la posizione dei puntali dello strumento, ovvero polarizzando direttamente il fotodiodo FD, l'indice dello strumento rimane immobile per qualunque condizione di luce cui è sottoposto il semiconduttore.

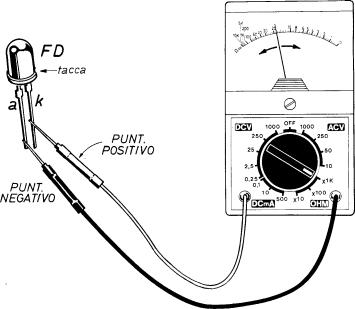

Fig. 9 - Se i puntali del tester sono applicati agli elettrodi del fotodiodo FD nel senso della polarizzazione indiretta, allora lo strumento, commutato nelle funzioni ohmmetro, segnala le variazioni di resistenza conseguenti a quelle di luce incidente sul semiconduttore. Viceversa, l'indice dello strumento rimane immobile, in una certa posizione, pur sottoponendo il fotodiodo alle Più diverse sollecitazioni luminose.
