SCHEMA APPLICATIVO

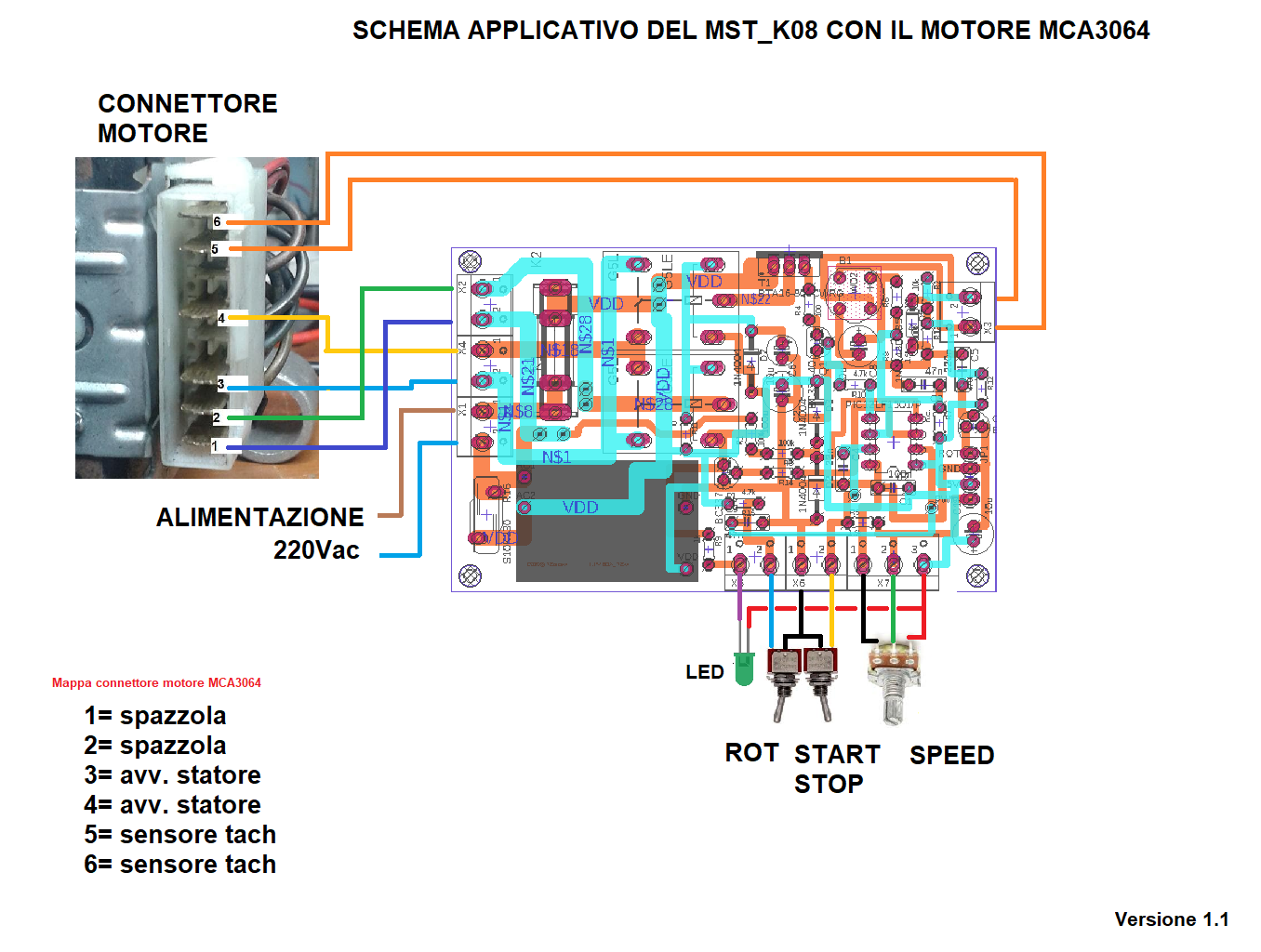

In figura 4 la configurazione applicativa tipica del regolatore MST_K08 collegato al motore per lavatrice MCA3064

Fig. 4 - schema applicativo tipico per il  MST_K08

I commutatori ROT e START_STOP sono due comunissimi interruttori SPST con bassissima portata in corrente in quanto questi comandano segnali con corrente dell'ordine di 100uA.

Alla linea MON va collegato un LED per avere l'informazione visiva sullo stato dei relè e quindi del reale stato del verso di rotazione in atto: se il LED si accende allora i relè sono attivati e, in base alla convenzione fissata, e' in atto la rotazione inversa. Se il LED e' spento allora i relè sono disattivati e quindi la rotazione in atto e' quella quella diretta.

La tensione sul terminale POT e' fornita tramite un potenziometro lineare con resistenza compresa tra i 5k e i 10k ohm.

Il collegamento al motore e' molto semplice. Basta individuare i fili del motore e le relativa  funzione e collegarli al  connettore di uscita del regolatore.

La mappatura del connettore motore mostrata in figura e' relativa solo al MCA3064. Se si usano altri motori bisogna preventivamente identificare a livello del connettore  del vostro motore  la funzione del singolo piolo individuando i fili delle spazzole, dello statore e del sensore.

Per il suo funzionamento in sicurezza la linea di alimentazione e' dotata di fusibile presente nella scheda. Nello schema applicativo andrebbe aggiunto un interruttore generale e, per un ottimale applicazione, dotare la linea di d'alimentazione di filtro anti-disturbo per correnti di 10-15A.

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
