MST_K08 - collegamento con il tachimetro MST_K800

La presenza nel MST_K08 di un convertitore AC-DC che genera la tensione 5V e della componentistica per la sezione digitale (come il MST_K07_CL_DIG) permettono di collegare il regolatore MST_K08 al tachimetro digitale MST_K800 per la visualizzazione dei giri del motore. Di seguito due schemi di collegamento tra il MST_K08 e il tachimetro MST_K800.

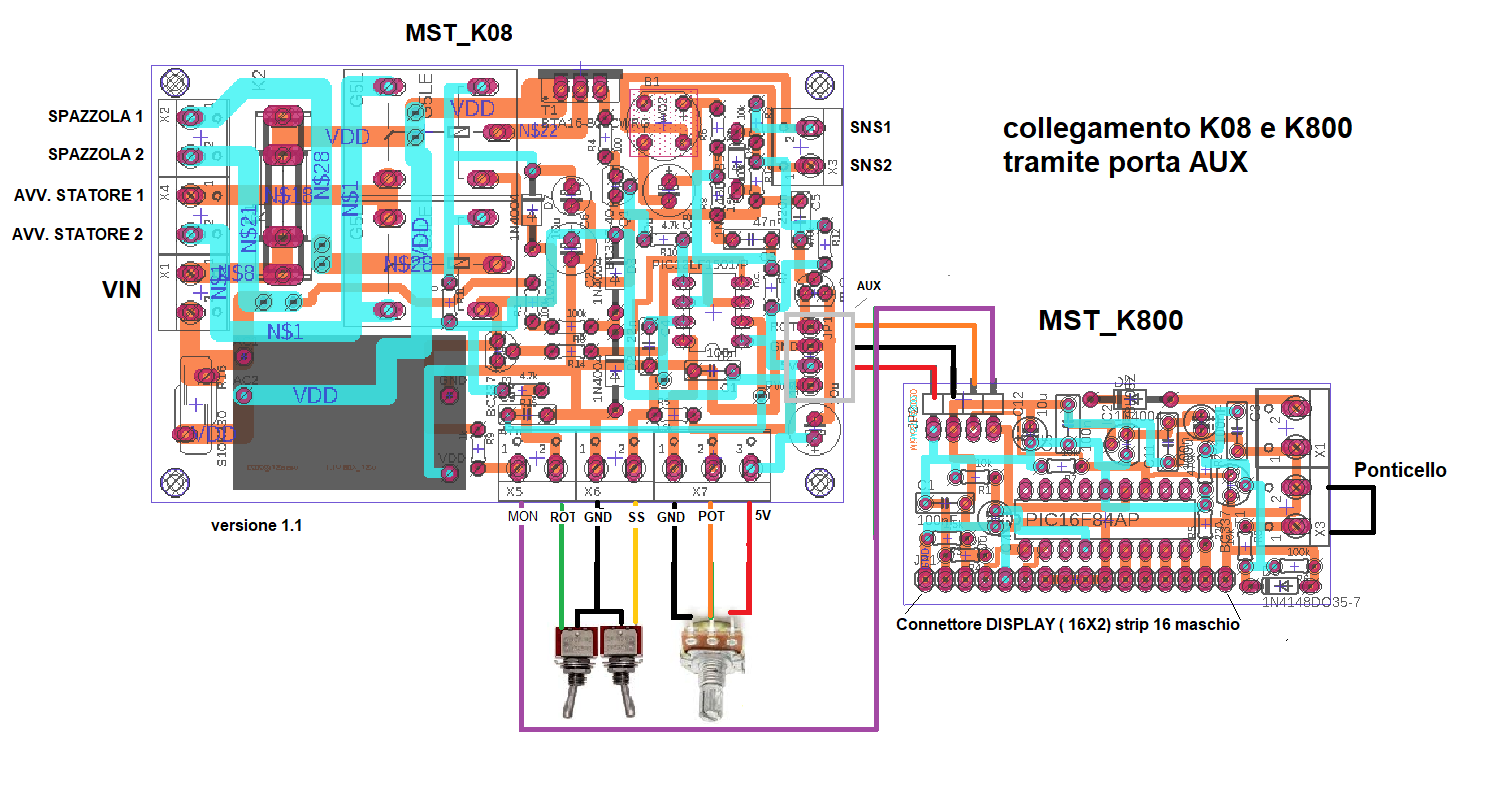

Collegamento tramite porta AUX:

Il segnale digitale del sensore e' trasmesso al tachimetro tramite la porta AUX. Bastano quindi solo 4 fili per collegare il MST_K08 al tachimetro MST_K800. Come si nota dalla figura, il tachimetro digitale MST_K800 non richiede alimentazione elettrica dal connettore principale e l'ingresso deve essere cortocircuitato a GND tramite ponticello. Il segnale MON presente nella morsettiera del MST_K08 e' utilizzato nel MST_K800 per visualizzare il verso di rotazione attuale.

Fig. 5 - collegamento tramite porta AUX del MST_K08 con il MST_K800

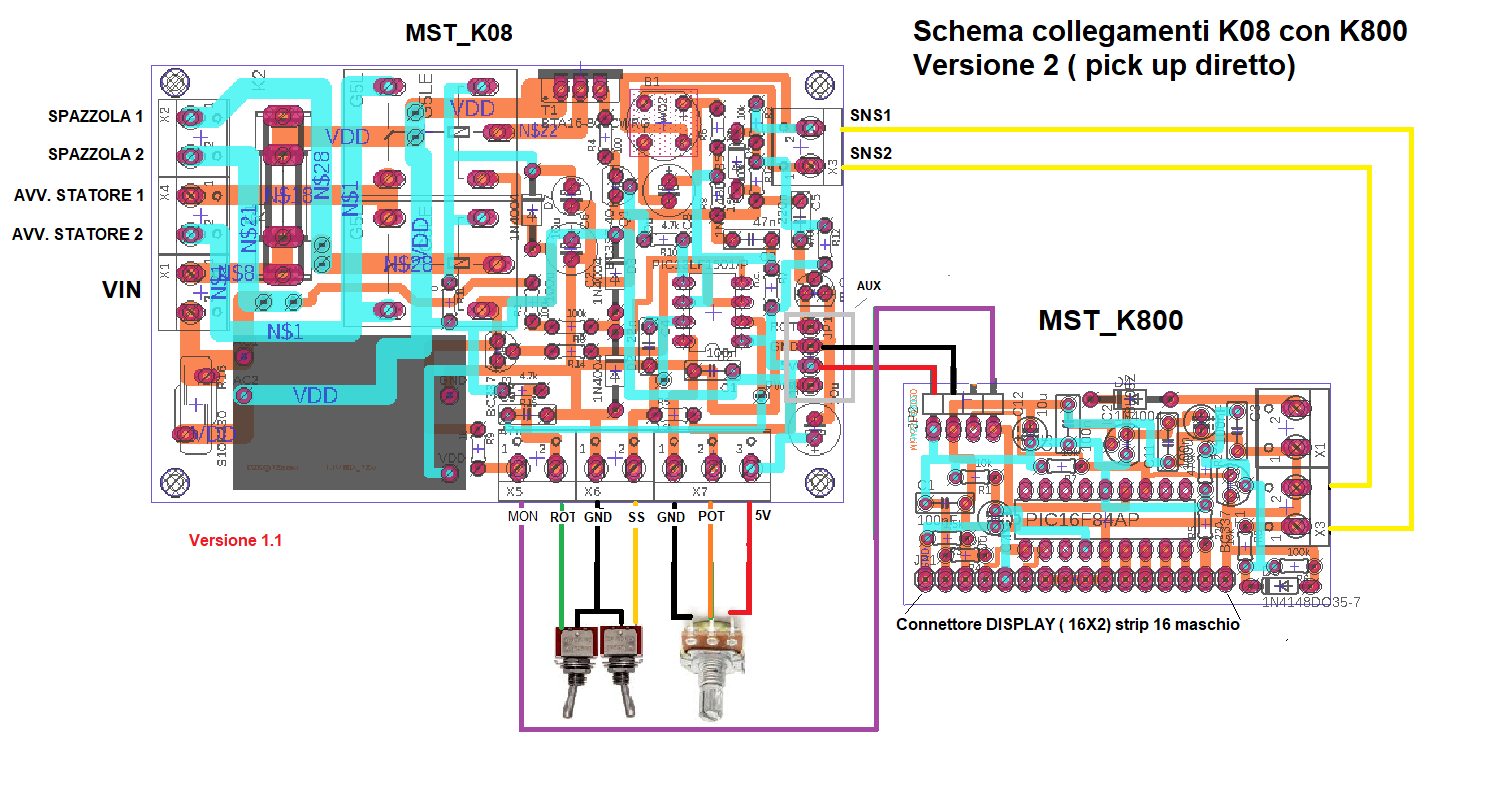

Collegamento diretto:

In questa configurazione il segnale del sensore tachimetrico e' applicato contemporaneamente all'ingresso del regolatore MST_K08 e all'ingresso principale del tachimetro MST_K800. Anche in questo caso il tachimetro digitale MST_K800 non richiede alimentazione elettrica dal connettore principale in quanto alimentato dalla porta ausiliare AUX ( pin GND e 5V).

Fig. 5 - collegamento diretto del MST_K08 con il MST_K800

La versione del MST_K800 fornita assieme al MST_K08 ha in più la visualizzazione del verso di rotazione tramite le sigle DIR e REV. Questo è possibile tramite il collegamento tra il terminale MON o ROT  del connettore comandi del MST_K08 e l'ingresso del MST_K800 (vedi filo viola). Se si usa il segnale ROT allora la visualizzazione del verso di rotazione e' legato allo stato dello switch ROT mentre se si usa il segnale MON la visualizzazione e' legata allo stato dei relè di commutazione che sappiamo essere la reale condizione che determina il cambio di rotazione. Questo perché, nel momento in cui si agisce su ROT, la commutazione del verso e quindi dei relè avviene se e solo se il motore è fermo. Nell'intertempo che passa tra la commutazione dello switch ROT e la commutazione dei relè, il motore e' in frenatura.
Quindi se il segnale ROT ( MON) = VDD ( switch /relè non attivato) allora apparirà la sigla DIR (DIRECT) altrimenti se ROT (MON)= GND ( switch / relè attivato per comandare l'inversione) apparirà la sigla RE (REVERSE).

L'associazione della sigla DIR al verso di rotazione che volete ( in genere quello utile al vostro scopo) va decisa al momento dei collegamento del motore con il MST_K08. Per fare l'associazione collegate il motore  al regolatore completo  di circuito esterno come da schema applicativo, lasciate lo switch ROT non attivato e attivate il regolatore. Se il motore ruota nel verso utile che volete associare alla scritta DIRallora lasciate i collegamenti regolatore motore inalterati. Se invece il motore ruota nel verso opposto rispetto a quello che volete associare a DIR allora, togliete la alimentazione e scambiate il collegamento delle spazzole a livello del connettore motore del MST_K08. Questa operazione va fatta solo una volta quando collegate il motore al regolatore.

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
