INTRODUZIONE

 Il progetto MST_K800 e' un tachimetro o contagiri per motori elettrici dotati di sensore tachimetrico magnetico come quello montato nella maggior parte dei motori di lavatrice ( con o senza spazzole). Il tachimetro visualizza su display LCD  ( 16 X2) il numero di giri  istantanei e  medi dell'asse del motore in RPM (rivoluzioni per minuto) . Inoltre visualizza lo stato del motore ( RUN /STOP). Per il suo funzionamento e' richiesta un'alimentazione esterna in continua con valori compresi tra 8V e 15V . Il circuito si collega direttamente all'uscita del sensore di velocitÓ del motore. Il tachimetro MST_K800 si adatta benissimo a tutti i motori controllabili con il regolatore MST_K07_CL. Nella foto seguente un prototipo del MST_K800 assemblato .


microst.it MST_K800 tachimetro digitale

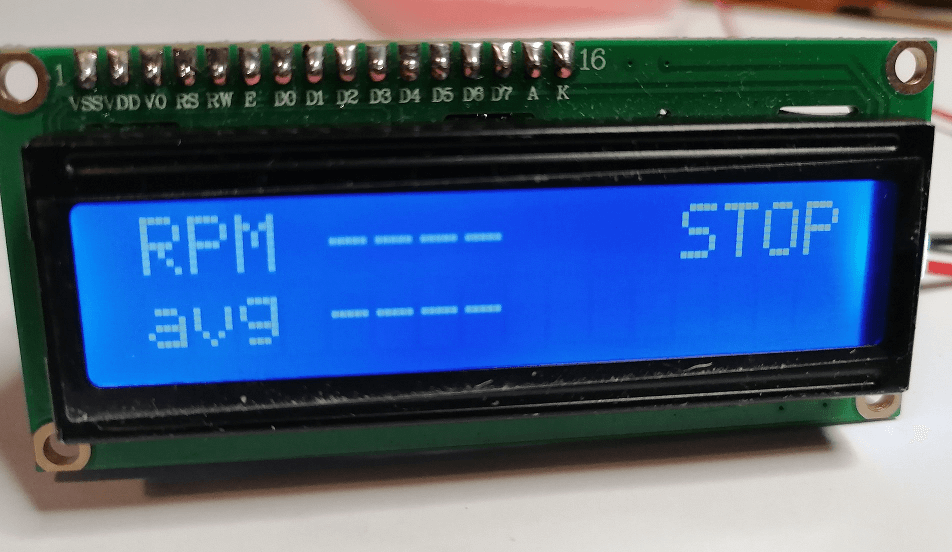

Figura 1: Foto del tachimetro digitale MST_K800 assemblato


Il sensore di velocitÓ

L'informazione relativa al numero di giri e' fornita al tachimetro dal sensore presente nel motore. (Maggiori informazioni sul sensore possono essere lette al seguente link: dig_rpm ). La lettura dei giri pu˛ essere fatta leggendo l'ampiezza o la frequenza del segnale sinusoidale uscente dal sensore. In questo sito al seguente link: dig_rpm sono stati presentati due tachimetri digitali basati su Arduino nano che utilizzano le due tecniche. Il tachimetro MST_K800 legge la frequenza del segnale che esce dal sensore. Nella foto e' riportato un modello  utilizzato nei motori a spazzole delle  lavatrici pi¨ comuni:

microsst.it sensore tachiemtrico
