CONTAGIRI
DIGITALE PER
MOTORI DI LAVATRICE - 5 |
|||
|
|||
|
|
|||
|
Misura
degli rpm dalla frequenza segnale sensore Se si sceglie di misurare la frequenza del segnale sinusoidale in uscita dal sensore per ricavare il valore degli RPM del motore allora il contagiri altro non e' che un frequenzimetro che misura il numero di sinusoidi in un secondo o in un intervallo predefinito di tempo per poi trasformarlo nella unità di misura RPM ( revolution per minute). Questa tecnica di
misura
basata sulla frequenza e' possibile implementarla mediante un
circuito elettrico che permette di misurare la frequenza del segnale
del
sensore e visualizzare su display il valore stimato dei giri
motore direttamente in RPM. Il circuito seguente verrà d'ora in poi

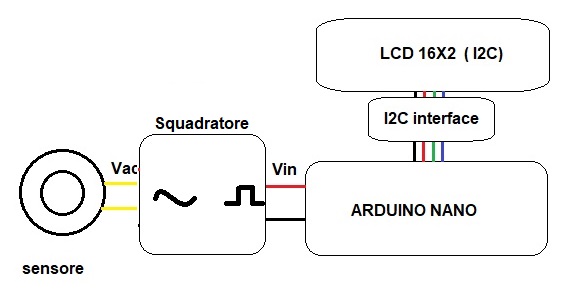

indicato come contagiri freq_mode.  Fig. xx: schema a blocchi del circuito
misuratore
di giri per motori lavatrici - freq_mode
Dallo
schema a blocchi si vede una parte comune con il circuito del metodo
basato sulla ampiezza. Il modulo per l'elaborazione e visualizzazione
sono gli stessi. Il segnale uscente dal sensore non può essere
letto direttamente e per
ricavare la sua frequenza necessita un circuito squadratore di
segnale ovvero un circuito che, ad ogni semionda positiva della
sinusoide in uscita, dia un'onda quadra con ampiezza compatibile con il
circuito di ingresso che legge questo segnale. Il segnale sinusoidale ha un frequenza N volte maggiore rispetto a
quella reale dovuta alla rotazione del motore in virtù della presenza
di N avvolgimenti presenti
nello statore. Questo parametro N
varia da modello a modello di sensore. Per esempio nel MCA3064 il valore di N
e' 8. Se F
e' la frequenza misurata dal circuito, per estrapolare il numero di
giri per minuto del motore (RPM),
bisogna
applicare la seguente formula:
RPM= (F/ N) * 60 per N=8 la formula diventa: RPM= (F / 8) * 60
|
|
||
|
|
|||
|
|
|||
|
|
|||
