FOTORELÈ CON SOGLIE REGOLABILI


Indice  <<<<     >>>>

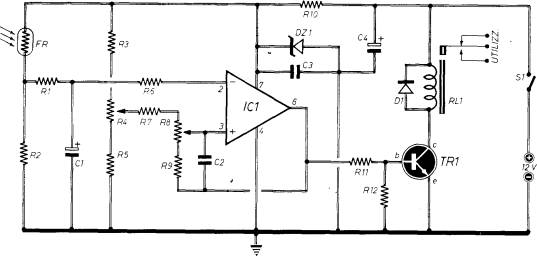

Con R4 si controlla la soglia di intervento, con R8 l'isteresi del circuito, ossia la differenza tra il punto di eccitazione e quello di diseccitazione del relé.


Condensatori

Resistenze

Varie

C1= 470 uF - 16 VI (al tantalio)

C2= 1.000 pF

C3= 100.000 pF

C4=22 uF - 25 VI (elettrolitico)



R1=7.500 ohm

R2 =2.000 ohm

R3= 390 ohm

R4=1.000 ohm (potenz. a variaz. lin.)

R5 =1.000 ohm

R6= 5.600

R7= 8.200 ohm

R8= 47.000 ohm (potenz. a variaz. lin.)

R9= 22.000 ohm

R10=100 ohm - 1 W

R11= 2.200 ohm

R12 =560 ohm



FR= fotoresistenza (quals. tipo)

IC1= uA741

TR1= 2N2222

DZ1= diodo zener (9 V - 1 W)

D1= diodo al silicio (1 N4148)

RL1= relé (12 V - 300 = 600 ohm)
