Il motore MCA 30/64 - 5

Collegamento con un regolatore di velocità con alimentazione in continua

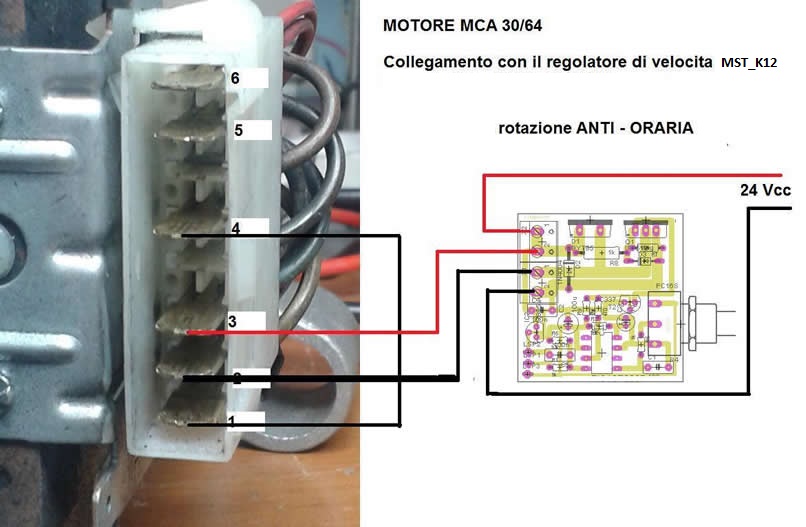

Come alimentazione del motore si può utilizzare una tensione continua che permette di lavorare a bassi regimi e con una buona coppia. In questo caso si può regolare la velocità del motore con regolatore di velocità per motori in CC come quello descritto nel progetto MST_K12. Di seguito i collegamenti tra il motore e il regolatore MST_K12 utilizzando una tensione continua di valore pari a 24Vcc per i due versi di rotazione. Si possono usare altri valori di tensione in funzione dei regimi massimi che si vogliono avere. Nel caso non si volesse usare il regolatore, il collegamento al motore della tensione deve avvenire come se si utilizzasse il regolatore e cortocircuitando i fili di colore nero ovvero la gnd del motore e quella dell'alimentatore.

VIDEO APPLICATIVO

Nel video e' rappresentato il motore MCA3064 regolato dal regolatore MST_K12 ad esso collegato secondo gli schemi prima indicati. Come si vede dal video, i giri del motore posso essere variati da un minimo di 0 giri alla velocità massima ottenibile con 24Vcc.

ATTIVARE I SOTTOTITOLI PER AVERE MAGGIORI INFO SUL VIDEO
