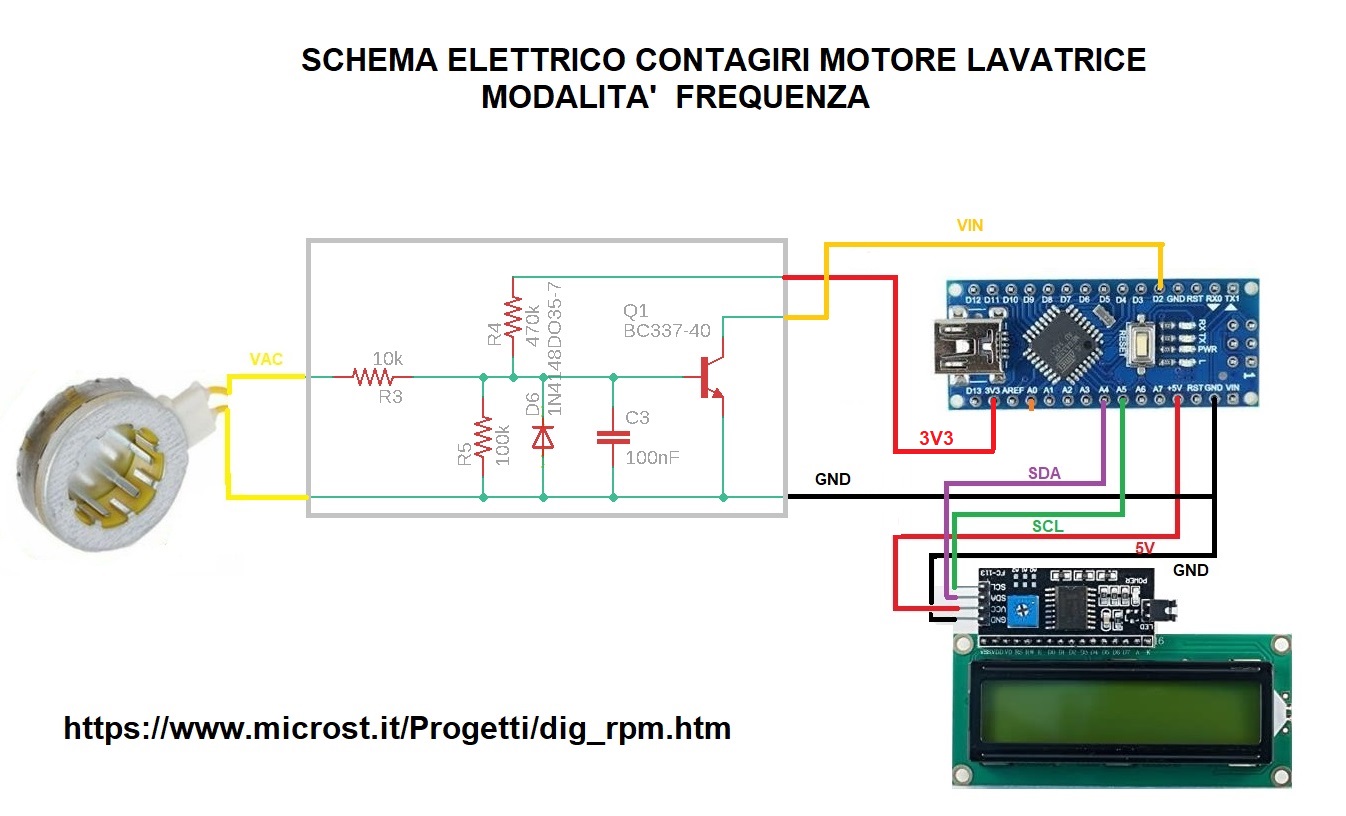

Nella foto seguente e' rappresentato lo schema finale del misuratore di giri basato sulla misura della frequenza.
Come si può vedere il circuito e' basato sulla scheda Arduino Nano che gestisce la misura della frequenza del segnale  proveniente dal sensore dopo il circuito di condizionamento e gestisce il display LCD tramite un'interfaccia I2C per la visualizzazione della misura dei giri del motore in RPM. ( vedi anche il tachimetro MST_K800)

Il circuito di condizionamento e' uno squadratore che converte la semionda positiva in un onda quadra. Il circuito e' basato su un BJT la cui base e' polarizzata dalla segnale di ingresso mentre il collettore e' lasciato libero. Questa tipo di configurazione è detta open collector: la polarizzazione del collettore e' garantita dalla scheda Arduino in quanto il pin di ingresso D2 (scelto per la possibilità di associare un interrupt) può essere configurato come ingresso digitale dotato di resistore di pull-up. Questo garantisce la compatibilità del segnale generato dal circuito di condizionamento con l'ingresso in quanto generato con lo stesso dominio di tensione della scheda Arduino.
Il circuito può essere alimentato tramite USB ( usando anche un carica batteria per smartphone) o mediante alimentatore da 12V applicando la tensione tra i pin VIN e GND della scheda Arduino.

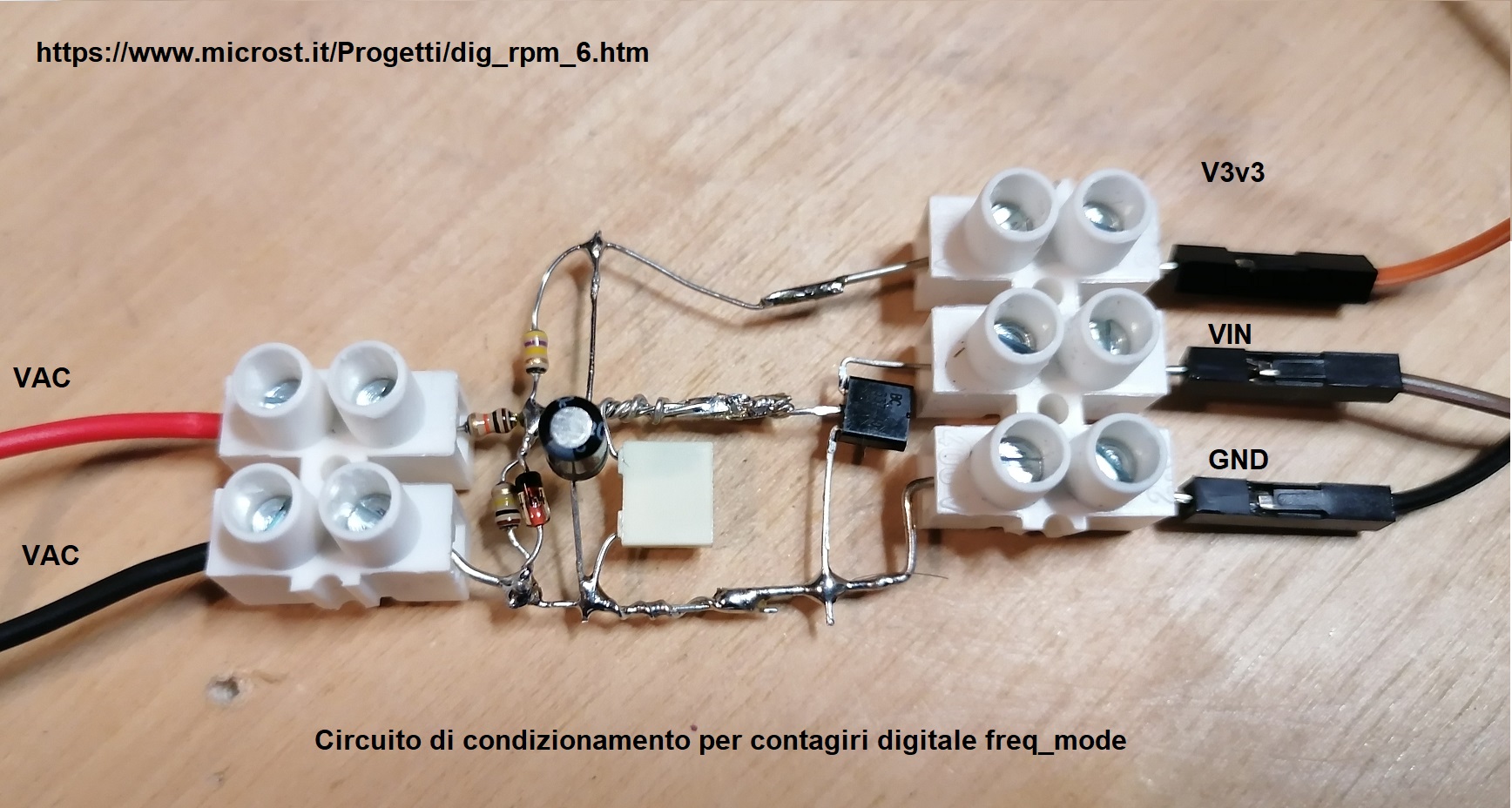

Nella foto seguente e' riportato il circuito di condizionamento ( quello nel riquadro grigio dello schema) realizzato in maniera "volante" utilizzando un connettore a vite ( mammut) che, oltre a garantire la connessione elettrica con il sensore e la scheda Arduino, permettono anche un ancoraggio meccanico dei componenti usati per realizzare il circuito.

Il MST_K800 è la  versione basata su micro controllore che integra su PCB tutti gli elementi necessari per realizzare il tachimetro digitale in freq mode.
