SCR - TRIAC - 4




  Funzionamento del TRIAC

In figura 7 è riportato lo schema teorico applicativo di un TRIAC, analogo a quello dello SCR di figura 5.

Fig. 7 - Esempio di impiego di un TRIAC, in veste di interruttore elettronico, in un circuito di accensione di una lampada alimentata in corrente alternata (C.A).

In assenza di impulso di tensione. che in questo caso, a differenza di quanto avviene nello SCR può essere sia positivo che negativo, il TRIAC non conduce, cioè si comporta come un interruttore aperto e la lampada LP rimane spenta. Applicando invece una piccola tensione, positiva o negativa, sul gate, il TRIAC diventa conduttore ed equivale ad un interruttore chiuso. Ma questa volta il semiconduttore si lascia attraversare da entrambe le semionde della tensione alternata, come indica il disegno di figura 8.

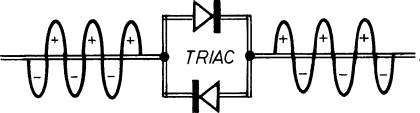

Fig. 8 - Poiché nel TRIAC sono contenuti due diodi collegati in antiparallelo, tutte le semionde, quelle positive e quelle negative della corrente alternata attraversano il semiconduttore.

E ciò perché la struttura interna del TRIAC è corrispondente a quella di due diodi SCR collegati in parallelo, con le polarità opposte. in antiparallelo. ma con l'elettrodo di innesco in comune.
Abbiamo detto che il TRIAC può essere innescato applicando un impulso di tensione sul suo gate. Ma questo componente si autoinnesca quando il valore della tensione alternata applicata sui due anodi oltrepassa un certo limite, chiamato tensione di breakdown. Facendo poi diminuire la corrente ed aumentare la resistenza di carico del TRIAC, si raggiunge un punto in cui la corrente non è più in grado di mantenere in conduzione il semiconduttore.
Il valore minimo della corrente che può mantenere innescato il TRIAC viene comunemente indicato come corrente di Hold, cioè corrente di mantenimento.
