MST_K07_CL - REGOLATORE DI VELOCITA' PER MOTORI UNIVERSALI CON CONTROLLO DELLA COPPIA - 8

VERSIONI DEL MST_K07_CL

Versione per controllo con scheda esterna: MST_K07_CL_DIG

Versione con controllo mediante pulsanti:  MST_K07_CL_KEY

MST_K07_CL_DIG

La versione MST_K07_CL_DIG (indicata anche come versione digitale) e' una versione del regolatore MST_K07_CL controllabile tramite il connettore AUX. Questa versione permette di applicare le diverse modalità (diretta e monitoraggio) anche con l'ausilio delle schede Arduino come illustrato in alcuni progetti nella sezione progetti dedicata.

Nella versione DIG sono aggiunti dei componenti normalmente non inseriti nella versione STANDARD:.

Il potenziometro e' rimosso e al suo posto  e' presente un connettore a vite per eventuali connessioni con periferiche esterne.

Viene inserita la strip di contatti per il connettore AUX

Il condensatore da 22nF e' sostituito con uno da 10uF elettrolitico per implementare il filtro RC che permette di avere una tensione di controllo dal segnale PWM proveniente dalla scheda di controllo.

Il circuito per elaborare il segnale del sensore tachimetrico per la modalità di monitoraggio.

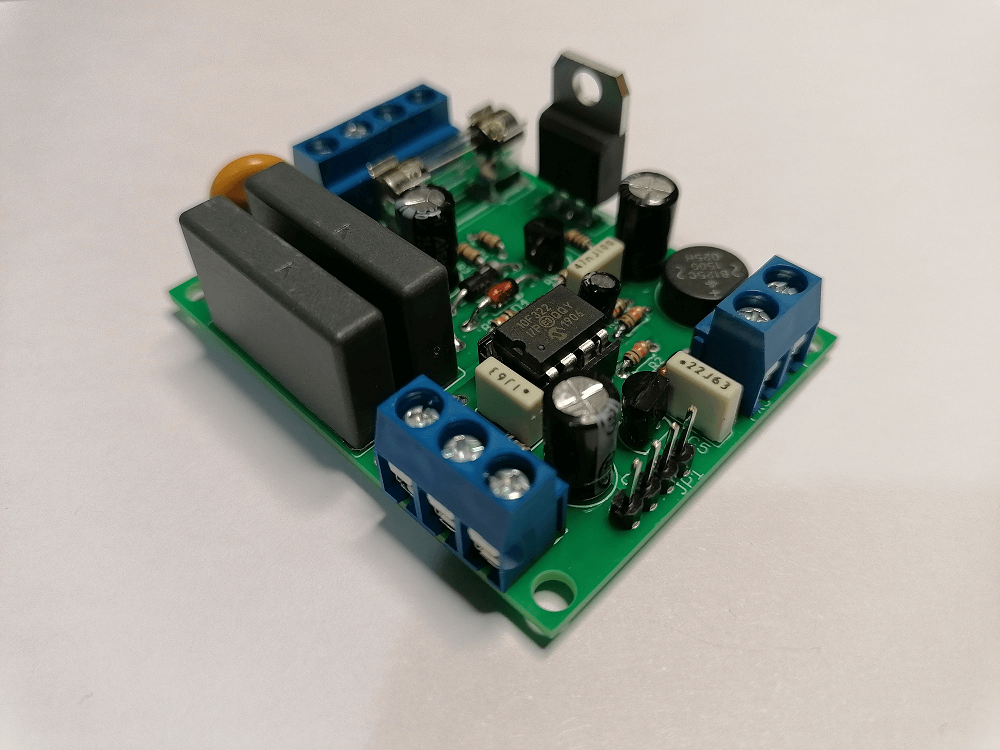

Foto del regolatore MST_K07_CL_DIG

MST_K07_CL_KEY

La versione MST_K07_CL_KEY e' la versione del regolatore MST_K07_CL dove l'impostazione della velocità si esegue mediante due tasti o pulsanti UP e DWN.

La velocità aumenterà (decrementerà') premendo il tasto UP ( DWN) e, se mantenuto premuto la velocità, aumenterà (diminuirà)  in maniera continua. Il valore impostato e ' quindi memorizzato:  alla successiva riaccensione del regolatore questo regolerà il motore  alla velocità memorizzata in precedenza.

I tasti UP e DWN fungono anche da comando di START e STOP:

Funzione di STOP: se il motore e' in funzione premendo contemporaneamente i due tasti UP e DWN il motore si arresta. per ripartire basta dare uno START;

Funzione di START: Se  il motore e' in STOP basta premere per un attimo il tasto DWN e il regolatore parte regolando alla velocità memorizzata

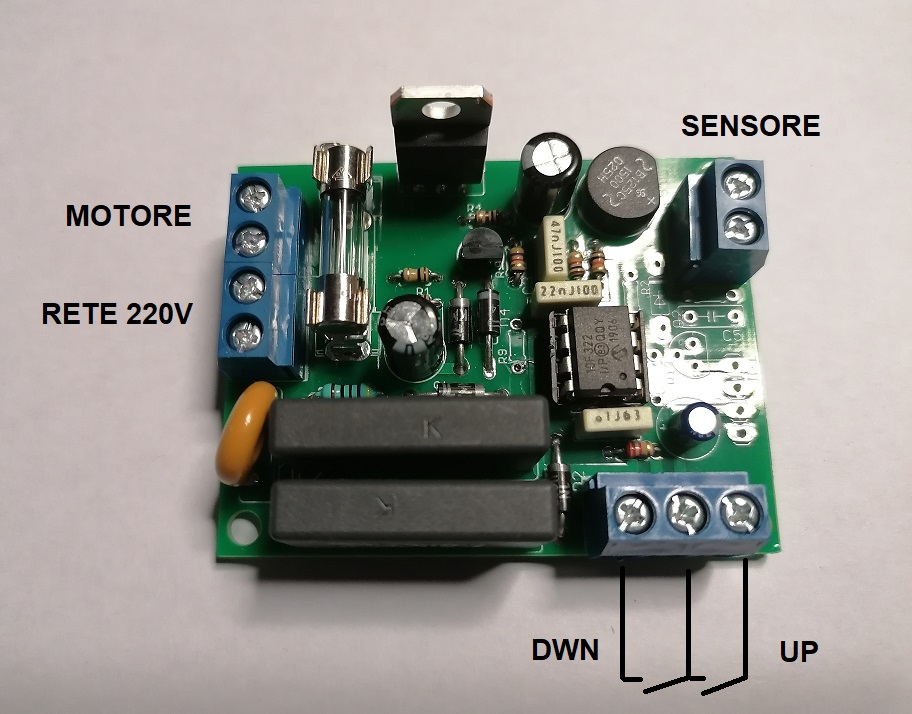

Nella foto il regolatore nella versione KEY. Come si vede al posto del potenziometro, presente nella versione standard, ci sta un connettore a tre posti a cui vanno connessi due tasti normalmente aperti come mostrato in figura:
